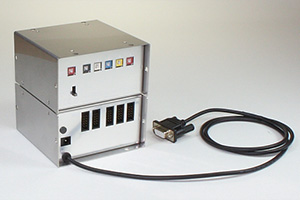

IT-C007R5

一度に5台の計測機器を接続できます。
ボタンが8mm角と大きく押しやすいです。
複数の計測器のデータを一つのボタンで同時に入力可能です。
ステンレスを生地のまま使用したメタリック仕様です。

特徴

計測機器の測定値をRS-232Cデータに変換してパソコンに入力できます。
PCからのデータ取り込みができるので、自動計測も可能です。
一度に5台の計測機器のデータが入力可能です。
動作コマンドをPCから送信することで、どの計測機器からのデータを取り込むかをコントロールできます。
インプットツールのデータボタンを押してデータを入力することもできます。
別売りのフットスイッチが接続可能です。
インプットツールRS-232Cを使用するには別途ソフトウェアが必要です。(下記参照)

ケースの形状について

約10cm角と非常にコンパクトです。
立てても寝かせても使用できます。
上部(ボタン部分)と下部(ケーブル部分)を270度回転させることができ、ケーブルを好きな方向に移動できます。
壁などにねじ止めすることが可能です。

入力モードについて

モード切り替えスイッチを使用して、入力モードの切り替えができます。
モード1：押されたデータボタンのポートの値をPCへ入力します。
モード2：PCからの動作コマンドによって値を入力するポートが決まります。

ソフトウェアについて

インプットツールRS-232Cを利用するには､別途ソフトウェアが必要です｡
ミツトヨ製のMeasurLinkを使用することができます｡
MeasurLinkについては､直接株式会社ミツトヨへお問い合わせください｡
ソフトウェア
MeasurLinkについて(PDFファイルです)
VisualBasicなどを利用して､ソフトをご自分で作成されることも可能です｡
ダウンロードのページよりサンプルソフトがダウンロードできます｡
当社では､専用ソフトウェアの開発も承っております｡詳しくは､お問い合わせください｡

接続方法

1.ノギスとインプットツールをそれぞれミツトヨ製のデジマチック(接続)ケーブルで接続します。
2.インプットツールのケーブルのコネクタ(D-Sub9ピン-メス)をパソコン本体のRS-232Cコネクタへ接続します。
3.付属のACアダプターをインプットツールに差し込み、電源プラグを接続する。
4.フットスイッチを使用する場合はインプットツールのフットスイッチ差し込み口に接続します。
使用するパソコンによっては、市販の変換コネクタ・変換ケーブルが必要です。
変換ケーブルをご使用の場合は、必ず、ストレートケーブルを使用してください。
デジマチック(接続)ケーブル、フットスイッチは別売りです。
デジマチック(接続)ケーブルは接続する計測機器の台数分必要です。
デジマチック(接続)ケーブルの種類は、使用する計測機器によって異なります。
詳しくは、デジマチックケーブルのページをご覧ください。

仕様
