IW-B005D

IW-B005D

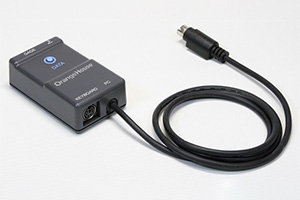

pic_IW-B014UT

特徴

PCのPS/2キーボードコネクタに接続するだけで使用可能です。
専用ソフトやドライバは必要ありません。
データボタンを押すだけで、Excelなどの表計算ソフトなどにそのままデータを入力できます。

接続方法

1.計測機器とインプットツールをミツトヨ製のデジマチックケーブルで接続します。
2.パソコンのキーボードコネクタからキーボードケーブルを外し、インプットツールを接続します。
3.キーボードケーブルは、インプットツールのキーボードコネクタに接続できます。
4.フットスイッチを使用する場合はインプットツールのフットスイッチ差し込み口に接続します。
デジマチックケーブル、フットスイッチは別売りです。
デジマチックケーブルの種類は、使用する計測機器によって異なります。
詳しくは、デジマチックケーブルのページをご覧ください。

仕様

型式名 IW-B005D
インターフェイス(接続方法) PS/2
区切コード 1ヶ(CRコード)
出力データ型式 測定値桁数の数字文字+区切りコード
対応OS MS-DOS,Windows
計測器との接続方法 計測器との接続:ミツトヨ純正デジマチックケーブル
パソコンとの接続:付属のPS/2ケーブル
電源 パソコン本体キーボードコネクタより+5V供給
外形寸法 44.0mm×73.0mm×23.5mm
ケーブル長 1000mm
コネクタ規格 ミニDIN6ピン-オス(ケーブル)
重量 74g
適合規格 EMC指令,RoHS指令
梱包品 インプットツール本体
取扱説明書
