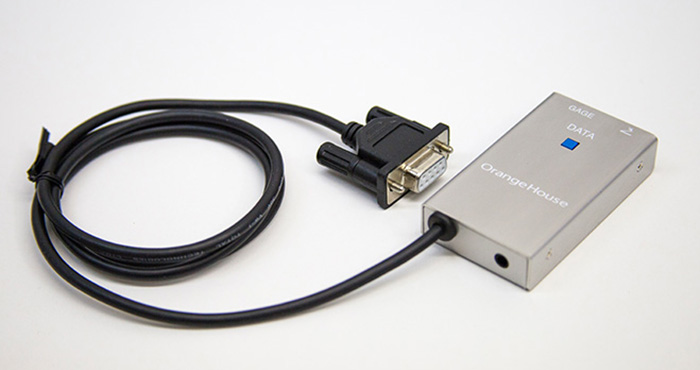

IW-BM007RS

pic_IW-BM007RS

ACアダプター付属で、電源供給できない機器でも使用できるようになりました。
要望の多いシーケンサ等での使用に最適です。
市販のスイッチを利用できるコネクタケーブル付属です。

特徴

計測機器の測定値をRS-232Cデータに変換してパソコンに入力できます。
PCからのデータ取り込みができるので、自動計測も可能です。
別売りのフットスイッチが接続可能です。
インプットツールRS-232Cを使用するには別途ソフトェアウェアが必要です。(下記参照)
付属のACアダプターから電源供給できます。
PCからの電源供給も可能です

ソフトウェアについて

インプットツールRS-232Cを利用するには、別途ソフトウェアが必要です。
ミツトヨ製のMeasurLinkを使用することができます。
MeasurLinkについては、直接株式会社ミツトヨへお問い合わせください。
・ソフトウェア
MeasurLinkについて(PDFファイルです)
VisualBasicなどを利用して、ソフトをご自分で作成されることも可能です。
ダウンロードのページよりサンプルソフトがダウンロードできます。
当社では、専用ソフトウェアの開発も承っております。詳しくは、お問い合わせください。

接続方法

1.ノギスとインプットツールをミツトヨ製のデジマチックケーブルで接続します。
2.インプットツールのケーブルのコネクタ(D-Sub9ピン-メス)をパソコン本体のRS-232Cコネクタへ接続します。
3.フットスイッチを使用する場合はインプットツールのフットスイッチ差し込み口に接続します。
使用するパソコンによっては、市販の変換コネクタ・変換ケーブルが必要です。
変換ケーブルをご使用の場合は、必ず、ストレートケーブルを使用してください。
デジマチックケーブル、フットスイッチは別売りです。
デジマチックケーブルの種類は、使用する計測機器によって異なります。
詳しくは、デジマチックケーブルのページをご覧ください。

仕様

型式名 IW-BM007RS
標準価格 27,000円(税別)
インターフェイス(接続方法) RS232C
区切コード 1ヶ
出力データ型式 デジマチック出力13桁(区切りコードを含む)
ソフトウェア RS232C通信に対応したプログラムが必要
(ハイパーターミナルなど)
計測器との接続方法 計測器との接続:ミツトヨ純正デジマチックケーブル
パソコンとの接続:付属のRS-232Cケーブル
電源 ・パソコンからのRS-232C制御信号蓄電
・付属のACアダプター
(いずれかで使用できます)
外形寸法 40.0mm×71.0mm×14.7mm
ケーブル長 1000mm
ACアダプター 5V、2.0A、ケーブル長160mm
コネクタ規格 D-Sub9ピン-メス(ケーブル)
重量 128g
適合規格 EMC指令,RoHS指令
梱包品 インプットツール本体、取扱説明書
ACアダプター
